Dimmer Switch (2-Fil) Instructions




Commencer

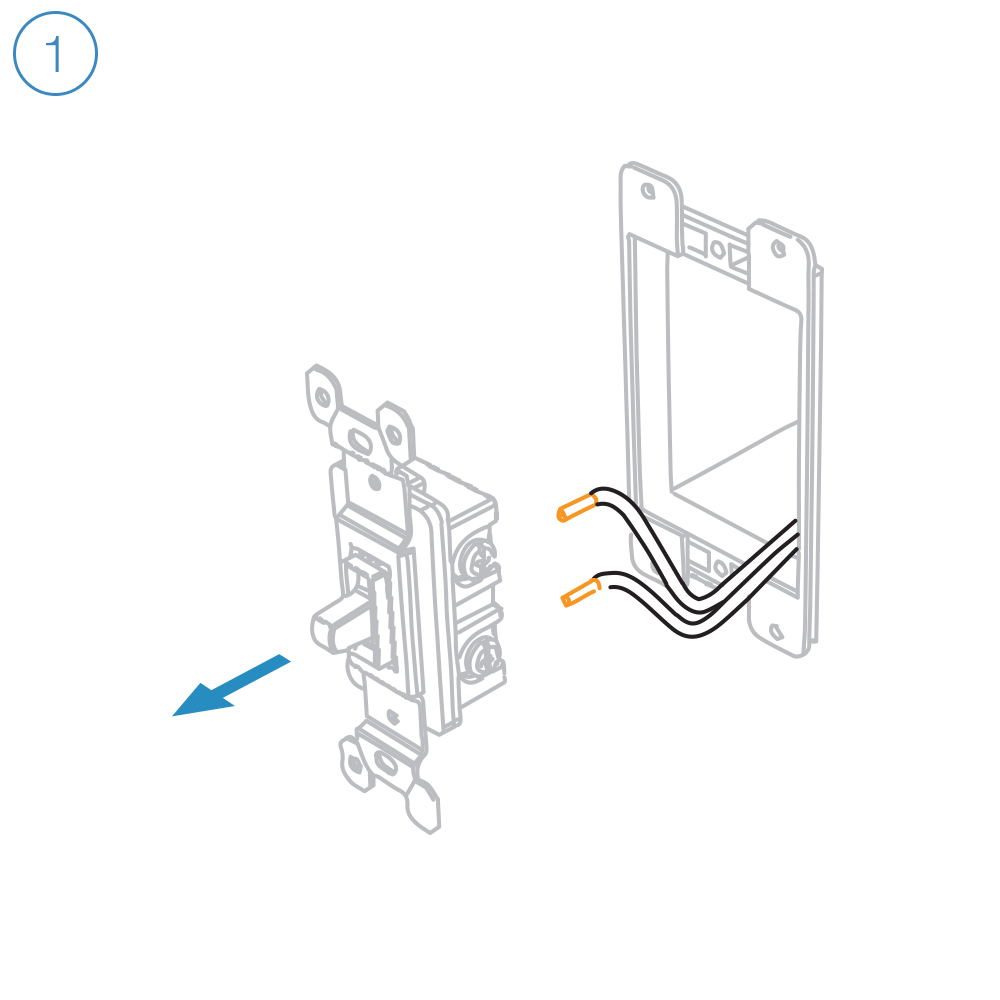

Coupez l'alimentation électrique au panneau de service et retirer l'interrupteur mural existant.

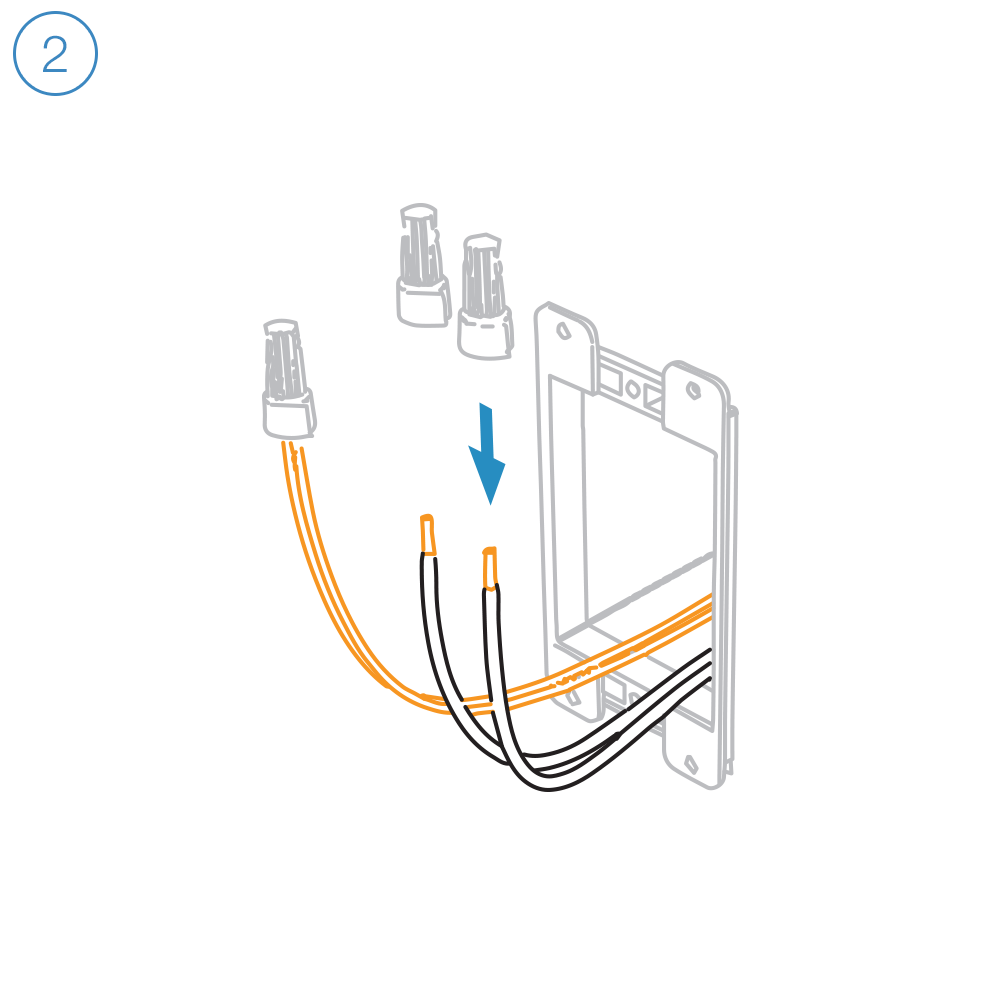

Déplier tous les fils à l'intérieur du boîtier de jonction. Séparer les fils noirs et les plafonner avec des noix de fil.


Mise sous tension et utiliser un détecteur de tension pour identifier le fil conducteur; ceci est votre fil de ligne.



Coupez l'alimentation et connecter les fils correspondants de la boîte de jonction avec le mur Insteon Mettre un bouchon avec les écrous de fil.

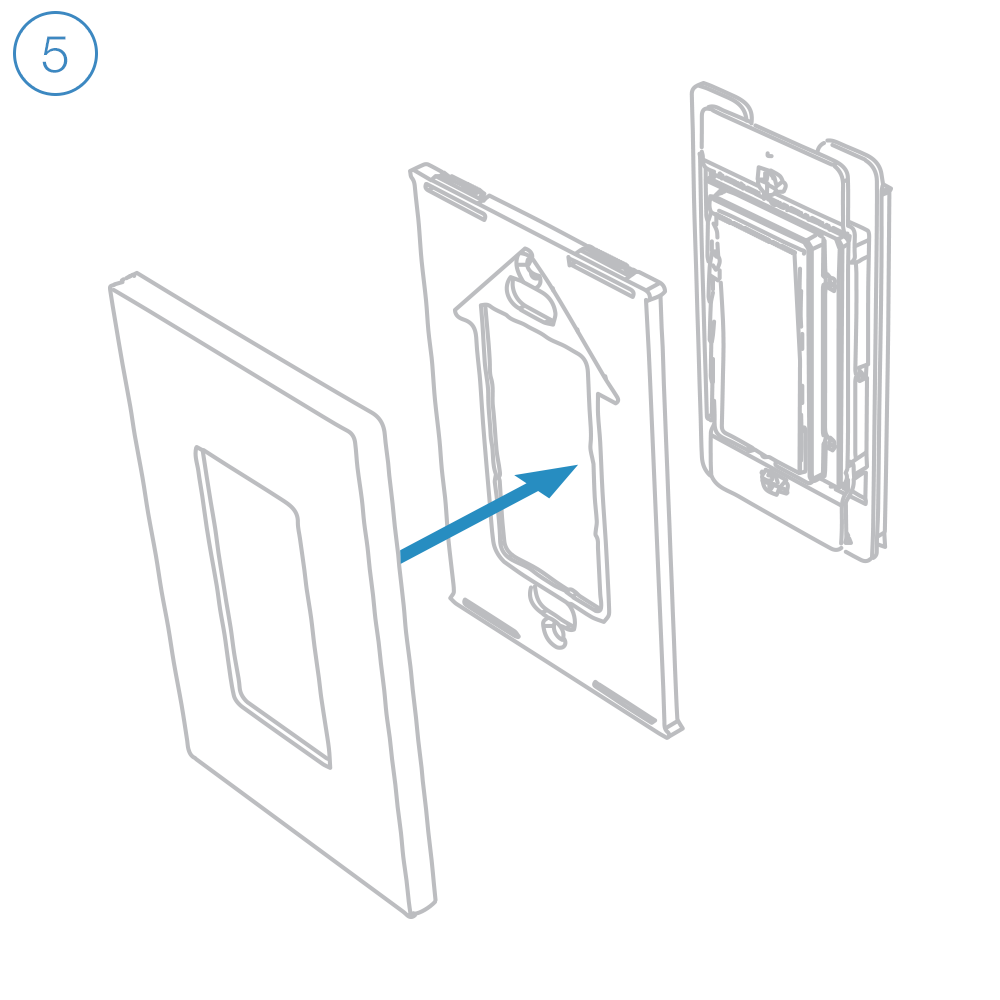

Installer commutateur Insteon mur, fixez la plaque murale et mettez sous tension.

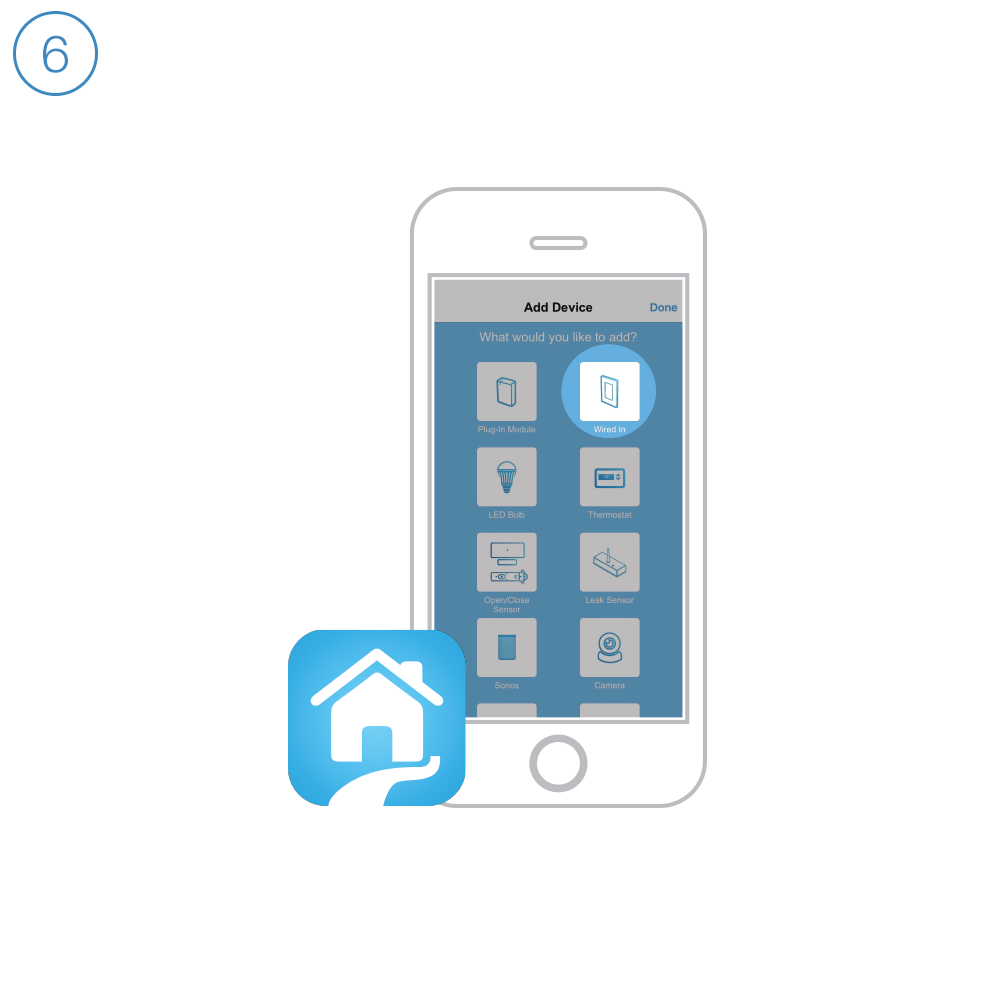

Suivez les instructions à l'écran dans l'application Insteon ajouter Dimmer Switch.

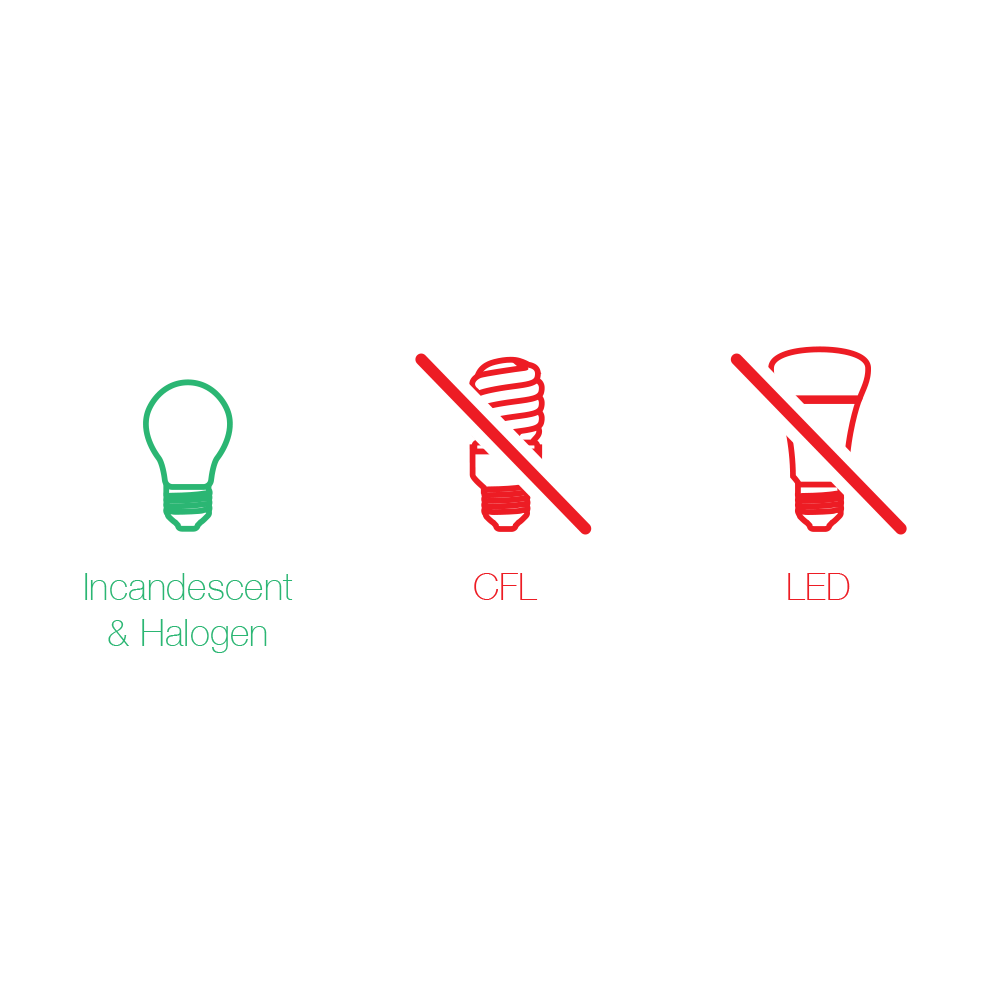

Compatibilité ampoule



Ne raccordez que les ampoules à incandescence à gradateur (2-Fil).

Commutateur gradateur (2-Fil) est en mesure d'éviter le besoin d'un fil neutre en remplissant un circuit électrique à travers la charge connectée. Ampoules qui incluent une alimentation électrique comme les ampoules LED et de la LCF peuvent émettre une lumière douce, même lorsque l'interrupteur est éteint.
